從光源入手實現精準測量

同樣500萬像素的工業相機，在優化光源配置后，其測量精度竟可超越2000萬像素設備！

這不是魔術，而是光學物理的降維打擊。而恰當?shù)墓庠捶桨改茏屵吘壸R(shí)別銳度提升400%，而這本應是每個視覺工程師的必修課...

尤其在尺寸測量應用場景中，背光源與遠心鏡頭的組合被認為是光學方案中最為成熟且穩定的“黃金搭檔”，能夠?yàn)闇y(cè)量任務提供高質量的成像支持?！?/span>

然而，當面對表面光滑的金屬零部件或其他光滑物體進行尺寸測量時，往往會遭遇一個棘手的問題：物體表面反射的光線過強，使得邊緣輪廓難以清晰提取，進而影響測量的準確性和可靠性。

在這種情況下，背光源的選擇就顯得尤為關鍵。

背光源的原理

背光源是一種在機器視覺系統中常用的光源類型，它通過從被測物體的背面照射光線，使光線透過物體并在相機側形成清晰的輪廓和陰影，從而幫助突出物體的邊緣和形狀。

背光源通常安裝在被測物體的背面，光線從物體的背面穿透物體，到達相機的傳感器。

由于光線是從物體的背面照射，因此可以有效地減少物體表面反射光對成像的影響。這種光源方式特別適合用于檢測透明、半透明或表面光滑的物體，例如玻璃、塑料、金屬零部件等。

背光源的優勢

減少反射光干擾：對于表面光滑或反光較強的物體，背光源可以有效避免反射光對成像的干擾，使物體的輪廓更加清晰。

突出邊緣特征：背光源能夠清晰地勾勒出物體的邊緣和輪廓，便于機器視覺系統進行尺寸測量、形狀檢測等任務。

提高成像對比度：通過從背面照射光線，背光源可以顯著提高物體與背景之間的對比度，使相機更容易捕捉到目標物體的細節。

背光源的局限性

對物體透明度有要求：背光源的效果依賴于物體的透光性，對于不透明物體，其效果可能不佳。

安裝空間要求：需要在物體的背面安裝光源，可能需要較大的安裝空間。

成本較高：高質量的背光源通常價格較高，增加了系統的成本。

案例呈現：

為了幫助大家更好地應對背光源選擇困難的這一難題，我們將通過對比不同背光源搭配方案所獲得的成像結果，深入探討其對測量效果的影響。

希望這些對比分析能夠?yàn)榇蠹以趯?shí)際應用中遇到類似問題時提供有價值的參考和借鑒，助力大家找到最適合的解決方案，確保機器視覺尺寸測量任務的順利進行?！?/span>

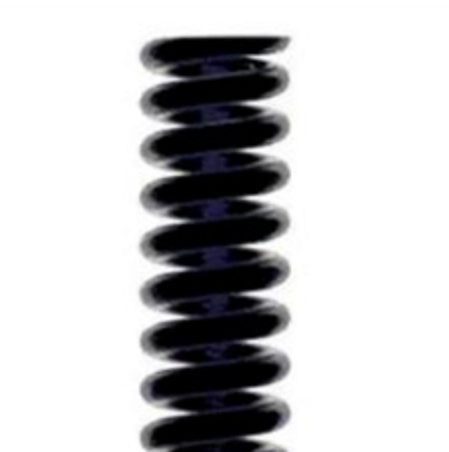

方案1：普通背光源與遠心鏡頭的組合

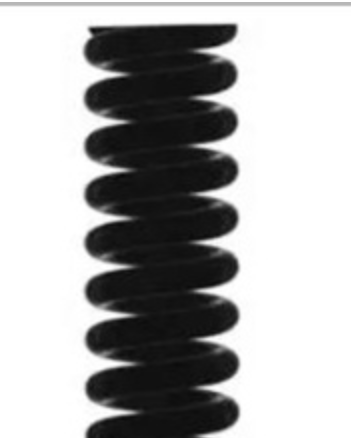

方案2：背光源+光線控制板+遠心鏡頭

光線控制板的介紹

光線控制板主要用于控制光源的亮度、頻率、脈沖寬度等參數，以滿足機器視覺系統在不同應用場景下的需求?！?/span>

例如，在檢測表面光滑的金屬零部件時，通過精確控制光源的亮度和角度，可以有效減少反射光的干擾，從而清晰地提取物體的邊緣輪廓?！?/span>

亮度調節：通過PWM（脈沖寬度調制）技術，光線控制板可以實現多級亮度調節，例如CK-HDT24-200W-4BT數字光源控制板支持0～255共256級亮度調節。

頻閃控制：支持頻閃和長亮兩種光源驅動模式，適合不同檢測需求。

觸發功能：光線控制板可以與相機的觸發信號同步，確保光源在相機拍攝時提供合適的光照。

多種接口：提供串口、觸發輸入口等，方便與外部設備連接和控制
